防水保護構造及び保護等級


■IP規格・防水保護構造及び保護等級■

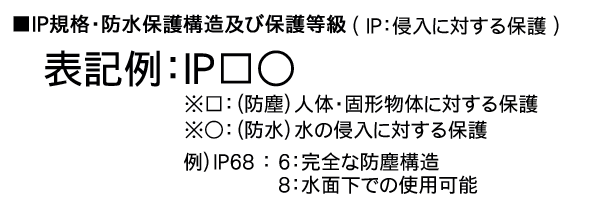

IP表記例
 等級※□  人体・固形物体に対する保護
 IP0○  保護なし:テスト無
 IP1○  手の接近からの保護:手などが内部に侵入しない
 IP2○  指の接近からの保護:指などが内部に侵入しない
 IP3○  工具の先端からの保護:直径2.5mm以上の工具先端や
 固形物体が内部に侵入しない
 IP4○  ワイヤーなどからの保護:直径1mm以上のワイヤーや
 固形物体が内部に侵入しない
 IP5○  粉塵からの保護:機器の正常な作動に支障をきたしたり、
 安全を損なう程の料の粉塵が内部に侵入しない
 IP6○  完全な防塵構造:粉塵の侵入が完全に保護されている

 等級※○  水の侵入に対する保護
 IP□0  保護なし:テスト無
 IP□1  鉛直に落下する水滴により有害な影響を受けない:
 200mmの高さより3~5mm/分の水滴・10分間
 IP□2  左右15°以内からの降雨により有害な影響を受けない:
 200mmの高さより15°の範囲3~5mm/分の水滴・10分間
 IP□3  左右60°以内からの降雨により有害な影響を受けない:
 200mmの高さより60°の範囲10L/分の放水・10分間
 IP□4  いかなる方向からの水の飛沫により有害な影響を受けない:
 300~500mmの高さより全方向に10L/分の放水・10分間
 IP□5  いかなる方向からの水の直接噴流により有害な影響を受けない:
 3mより全方向に12.5L/分・30kpaの噴流水・3分間
 IP□6  いかなる方向からの水の強い直接噴流により有害な影響を
 受けない:3mより全方向に100L/分・100kpaの噴流水・3分間
 IP□7  規程の圧力、時間で水中に没しても水が侵入しない:
 水面下・15cm~1m、30分間
 IP□8  水面下での使用が可能:メーカーとの機器の使用者間の
 取り決めによる
